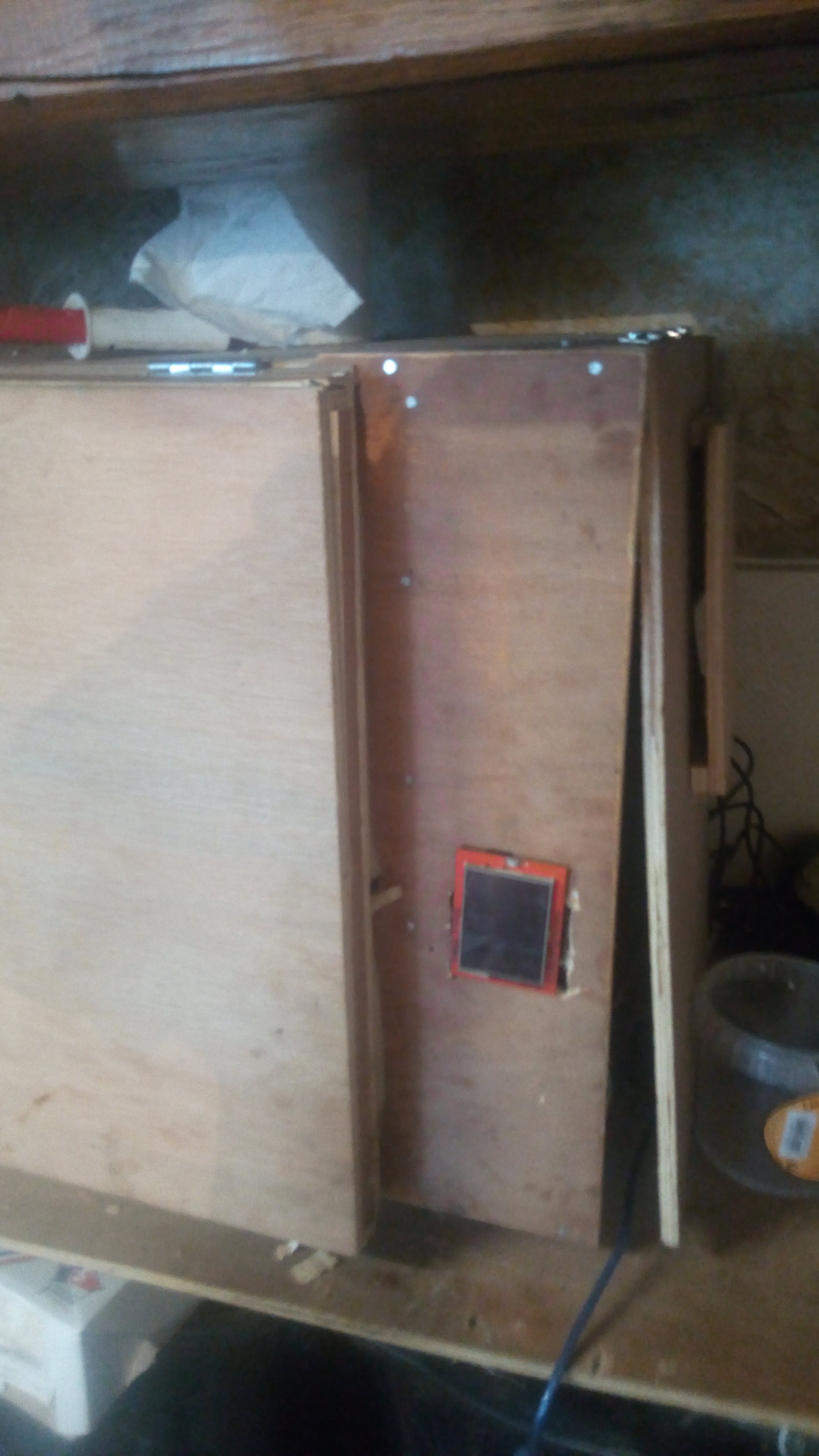

couveuse avec retournement et humidificateur via arduino écran 2.4 nextion

j’ai  fait des modification avec un écran nextion  2.4   dont il y a pas de changement juste un amélioration affichage  et sans carte sd  ne servant qu’a faire des loges

pour voir le fonctionnement voir couveuse avec retournement et humidificateur via arduino . “même fonctionnement”

liste des composant :

• arduino mega
• 6X 2n222
• carte 4 relais
• lm338
• 4 X résistance 330 ohms
• 7 X résistance 220 ohms
• résistance 4.7kohms
• 2X résistance 1 kohms
• résistance 120 ohms
• résistance 10 kohms ( retournement)
• 6X transistor  npn  en fonction de la puissance que vous avez besion comme ()
• ds1307
• buzeur
• diode 1n4001
• 2N condensateur  1micro farad
• resistance variable 5kohms
• lecteur de carte sd option
• écran nextion 2.4 serial
• pour moteur PAP pololu ( retournement)
• 2 transistor mosfet négatif ( retournement)
• 2 transistor mosfet positif ( retournement)
• carte aisser prés percer
• bornier  a vis
• alimentation 12v ou 24v

composant suplementaire

1)pour les ventilateur

tout dépend du montage des ventilation

en 12 ou 24 v  on peut utiliser les sorti comme sur le plan

pour en 220v il et il faut mettre un relais et de mettre a 100 la vitesse du ventilation

2) retournement

pour le retournement il y a plusieurs  fonctionnement avec moteur pas a pas ou moteur  12 ou 24 v ou en 220v

1. pour le moteur pas a pas  avec le module pololu et ne pas mettre les transistor mosfet
2. pour 12-24v  enlever le module pololu et mettre les transistor mosfet
3. pour en 220v il se monte sur un des 4 relais

montage des du chauffage :

il y a plusieurs montage avec un seul chauffage ou deux.

1. pour une seul chauffage on branche sur la sorti chauffage
2. et quant on a deux chauffage on la branche une sur chauffage et l autre sur chauffage réduit

pour mon montage personnel je les réaliser avec un  radiateur de pcu de pc avec 5 résistance imprimante 3d  donc 2 pour le chauffage réduit et les autre sur le chauffage  et donc j’ai garder le ventilateur pour du pcu pour rendre le chauffage plus efficace

et si on a que un venilateur on est pas obliger de brancher le ventilateur de chauffage

lien pour les fichier de  l écran et du arduino  mega en cour de modification

packtage couveuse v3 nextion
