je vais vous présenter mon automate pour les illumination de noel
le fonctionnement de communication et sur un CAN . Le module principal (due) avec un lecteur sd avec un écran tactile nextion 7pouce et les modules de contrôle sont avec huit sorti (nano) et carte relais . Les modules de contrôle se configure avec le module principal on peut utiliser 1 a 8 sorti
ex: on utilise la sorti 1 ,2, 5 et 8 et on peut dire que la que sorti 1=3 , sorti 2 = 1,sorti 5 =2 et la sorti 8=4.
dont avantage de pourvoir de renuméroter les sorti c’est qu’on branche sans se soucier ou les brancher .
la fonctionnement automatique il fonctionne avec une centaine de fonction qui sont choisi aléatoirement ou prés définie par le logiciel sur la carte sd et on définir un allumage de toute les sorti de 1 minute tout les 3 minutes par exemple
il y a 20 fonction différente dont on change le rendu en changent le nombre de temps.Les fonction sont défini sur 2 temps. Sa permet de choisir la fréquence affichage de la fonction .(un temps vaut 500 millis seconde)
le module principal est monté avec mcp2515 au lieu utiliser le CAN de la carte DUE car pas pue avoir a temps la puce protection .
ATTENTION
pour brancher le module mcp2515 on peut alimenter avec du 3.3v et il faut modifier le branchement en branchant

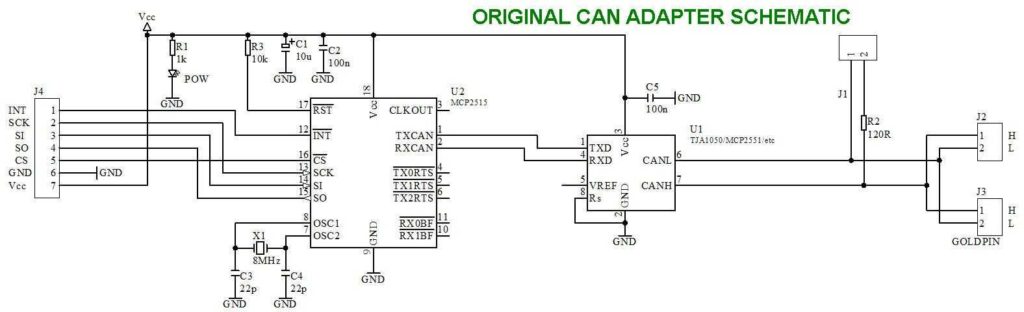

schéma avant

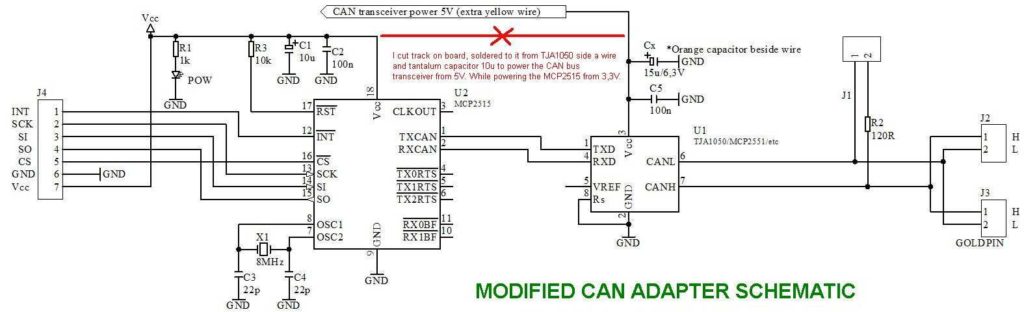

schéma après
vue
et maintenant pour le module ds1307 il faut enlever les deux résistance de rappel 5v car elle provoquera la destruction de la carte DUE
schéma module principal :
schéma module de contrôle :
sur le module de contrôle il manque plus que les relais a mettre en place .les deux led sont la pour dire que le module est en mode programmation et en mode manuel.
pour programmer le module de contrôles il suffi d’appuyé sur le bouton et d’enclencher la configuration du module sur le module principal vous avais 30 seconde pour enclencher la programmation ou sinon elle est annuler .sa permet de détecter la module avant de lancer la programmation.IL ne faut pas mettre plusieurs module en mode programmation.
lien vers librairie et programme due et nano elumination nextion due nano .
