arrosage automatique pour potager ou plante 16 sorti avec arduino

je vais vous présenter la nouvelle version de arrosage avec plus de sorti avec des capteur supplémentaire et une gestion plus pousser avec le temps ,baromètre , pluviomètre , luminosité et la gestion de la pression des cuve.

le système d’arrosage est réaliser avec plusieurs module :

module général:

composant :

• Arduino mega
• ds 1307
• mcp 2551
• bmp 280
• écran tft 3.2p avec carte sd
• condensateur 10uf 10v
• régulateur 9v

schémas:

module de relay

composant

• aduino nano
• 2 carte de 8 relais
• régulateur 9v
• lm338
• pcf8575
• résistance 120hom
• résistance variable 10khom
• condensateur 10uf 10v
• mcp 2551

schémas:

module de pression des cuve

composant

• aduino nano
• capteur pression
•  carte de 2 relais
• régulateur 9v
• lm338
• 2 x résistance1khom
• résistance 120hom
• résistance variable 10khom
• condensateur 10uf 10v
• mcp 2551

schémas:

module de capteur cuve d’eau

composant

• aduino nano
• capteur pression
• régulateur 9v
• 2 x résistance1khom
• résistance 120hom
• résistance variable 10khom
• condensateur 10uf 10v
• mcp 2551

schémas:

module remplissage

composant

• aduino nano
• régulateur 9v
• 2 x résistance1khom
• résistance 120hom
• résistance variable 10khom
• condensateur 10uf 10v
• mcp 2551

schémas:

module météo

composant

• aduino nano
• régulateur 9v
• résistance 120hom
• condensateur 10uf 10v
• mcp 2551
• module pluviomètre
• résistance photocellule

shemas:

en cours de réalisation

voila les modules du système arrosage  il a été réaliser avec plusieurs module pour mettre au emplacement idéal.Dans les document on voit que l distance peut allé a plus de 500m de liaison entre module dont mais j’ai teste avec une liaison environ 25 m sans souci .

il est possible de réaliser plusieurs module relais en adaptent le nombre de relais en fonction des besoins.

le module de pression est la pour gérer la pression du surpresseur et aussi la pression pour la sorti des goute à goute

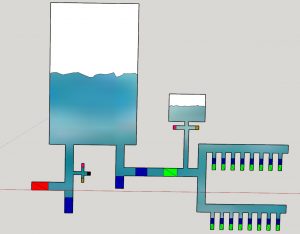

voila le schémas  des conduite eau pour l’automate les cuve sont réaliser avec une vieux chauffe au et une cuve de surpression de chauffage centrale

• rouge   anti retour pour éviter le router de pression sur la crépine
• en bleu :vanne
• vert : électrovanne
• violet : capteur de pression
• marron : manomètre

lien vers programme de chaque électrovanne arrosage 1.03 arduino

les mise a jour avec l’écran tft 3.2 ne se fait plus  pour profiter des mise a jour du module :

lien vers module améliorer avec un écran nextion 3.5 plus stable et les mise a jour arrosage automatique pour 16 sorti avec arduino méga avec écran nextion.
