cette cnc et construite en cassis métallique avec pc dédier
cote logiciel le pc peut fonctionner aussi bien sur cnc ubuntu que mach3
1. chassis
voila le plan en 3d la cnc
- jaune : châssis
- vert : axe y
- bleu : axe x
- violet : axe z
photo du systeme pour les rail
fait avec de la corniere de 25 avec des roulement avec des axe de 8
photo de la cnc avent peinture
Pour contrôler les axes j’ai mit des tiges fileter de 10.Pour relier le moteur au tige fileter par une pièce fabriquer avec une tour. La tige fileté est vissé d’un coter avec un boulon de blocage, et de autre coter est percer en 6mm au centre avec un boulon de blocage. Pour connecter le chariot des axes j’ai mis écrou à enfoncer”pour viser les pieds sous un meuble”. Et aussi des roulementst on été poser de chaque coter de la tige fileter.
2. montage électrique

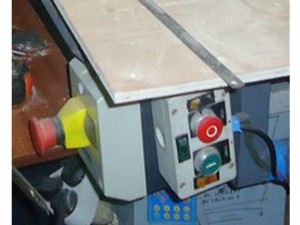

Le boitier avec les bouton vert et rouge : c’est pour commander l’alimentation de la broche “défonceuse” et de l’aspirateur pour éviter la mise en route quant on changer la mèche.
Le boitier avec arrêt urgence : est la pour commande arrêt urgence logiciel de la carte de contrôle moteur pas à pas mais elle reste alimenter.
Sur tout les axes il y a deux contacteur de fin de course . Tous les contacteurs on deux fils qui s’arrive jusqu’à armoire électrique et deux fils en attente pour la mise a zéro de axe A. tous les contacts sont brancher comme si il y avait qu’un sauf pour axe A.

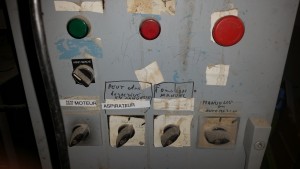

Sur armoire électrique j’ai mis des interrupteur pour sélectionner mise en fonction : moteur de la broche et pour aspirateur par la carte de contrôle.
Et aussi en plus un arrêt urgence et un interrupteur de mise sous tension de la cnc :
Arrêt urgence : arrête l’alimentation de toute armoire électrique et aussi arrêt urgence de la carte de contrôle.
Armoire électrique est protéger par un disjoncteur de 10A qui est relier a un relais pour la coupure général de armoire.
3. premier teste

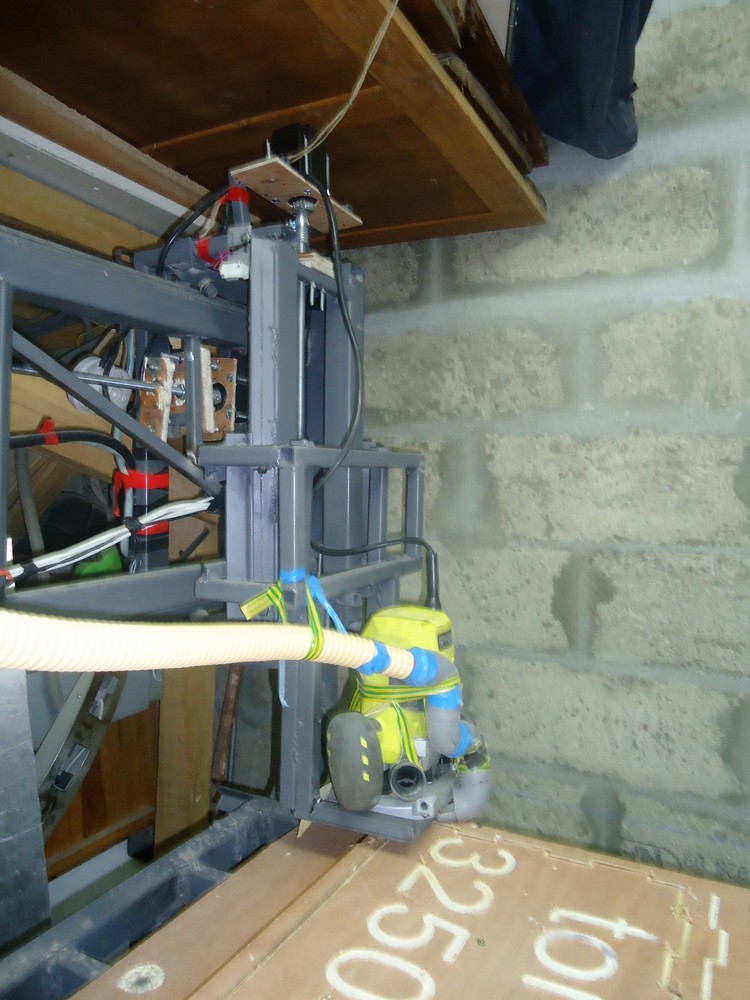

premier test de travail avec cnc ubuntu
sur la photo on voit le tuyau pour aspiration qui n’est pas très efficace dont a améliorer le système aspiration

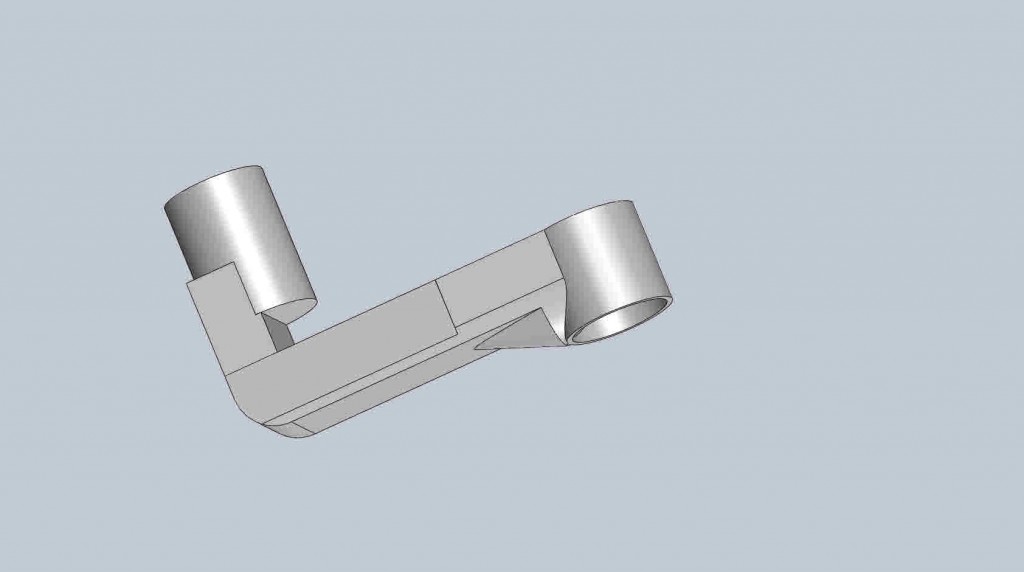

Modification de aspiration a était simple juste de mettre un collecteur juste autour de axe de la broche .Voila le modèle 3d sorti de solidworks :

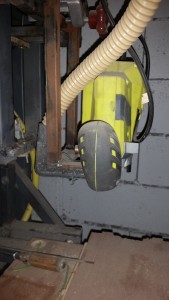

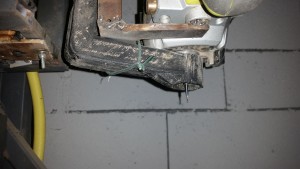

Voilà la pièce poser :
le support de la défonceuse à été sorti pour gagner de hauteur de travail .Et pour gagner en aspiration au niveau de la mèche et sur extérieur la défonceuse souffle de l’air.
